Việc thiết kế hệ thống chữa cháy tự động (Sprinkler, Drencher) đòi hỏi sự chính xác tuyệt đối trong việc xác định các thông số kỹ thuật. Bài viết này sẽ hướng dẫn bạn chi tiết cách tính cường độ phun và lưu lượng tối thiểu, đồng thời cách lựa chọn các loại đầu phun phù hợp với nhóm nguy cơ cháy của công trình.
1. XÁC ĐỊNH NHÓM NGUY CƠ CHÁY CỦA CƠ SỞ
Trước khi tính toán, bước quan trọng nhất là tra cứu Phụ lục A của TCVN 7336:2021 để phân loại nhóm nguy cơ cháy.
- Nhóm 1: Khu vực tải trọng cháy thấp (Văn phòng, trường học, khách sạn, bệnh viện).
- Nhóm 2: Khu vực có tải trọng cháy trung bình (Trung tâm thương mại, cơ sở sản xuất linh kiện điện tử, cơ khí nhẹ).
- Nhóm 3: Sản xuất cao su, giấy, dệt may, da giày.
- Nhóm 4 (4.1 & 4.2): Khu vực nguy hiểm cháy cao như buồng sơn, kho hóa chất, trạm chiết nạp khí cháy.
- Nhóm 5, 6, 7: Các loại kho bãi chuyên dụng (kho hàng hóa dễ cháy, kho sơn, dung môi).
2. CÁCH TÍNH CƯỜNG ĐỘ PHUN VÀ LƯU LƯỢNG TỐI THIỂU CHO HỆ THỐNG PCCC
Dựa trên nhóm nguy cơ đã xác định, chúng ta tiến hành tra cứu các thông số thiết kế tại Bảng 1 và Bảng 2 của tiêu chuẩn.
Đối với công trình thông thường (Chiều cao dưới 10m)
- Nhóm 1: Cường độ phun tối thiểu 0,08 l/s.m², lưu lượng tối thiểu 10 l/s.
- Nhóm 2: Cường độ phun tối thiểu 0,12 l/s.m², lưu lượng tối thiểu 30 l/s.
- Nhóm 3: Cường độ phun tối thiểu 0,24 l/s.m², lưu lượng tối thiểu 60 l/s.
Đối với hệ thống kho bãi (Nhóm 5 & 6)
Thông số tính toán phụ thuộc vào chiều cao xếp hàng:
- Kho nhóm 5 (cao 2–3 m): Cường độ phun 0,24 l/s.m², lưu lượng 45 l/s.
- Kho nhóm 6 (cao 4–5,5 m): Cường độ phun lên đến 0,50 l/s.m², lưu lượng tối thiểu 90 l/s.
Lưu ý: Nếu diện tích thực tế nhỏ hơn diện tích tính toán tiêu chuẩn, lưu lượng có thể giảm theo hệ số tỷ lệ tương ứng.
3. LỰA CHỌN ĐẦU PHUN PHÙ HỢP CHO HỆ THỐNG SPRINKLER
Việc lựa chọn đầu phun không chỉ dựa trên thông số lưu lượng mà còn phụ thuộc vào đặc điểm không gian lắp đặt.
- Đầu phun hướng lên (Upright): Thường dùng cho các khu vực có trần hở, đường ống lộ ra ngoài. Nước phun lên tấm dẫn hướng rồi tỏa xuống.
- Đầu phun hướng xuống (Pendent): Loại phổ biến nhất cho văn phòng, khách sạn có trần thạch cao. Đầu phun hướng xuống dưới giúp đảm bảo tính thẩm mỹ và độ phủ.
- Đầu phun Tyco: Một trong những thương hiệu đầu phun uy tín toàn cầu, thường được ưu tiên nhờ độ nhạy nhiệt cao và dải sản phẩm đa dạng (đáp ứng tiêu chuẩn UL/FM).
- Sprinkler protector (Khung bảo vệ đầu phun): Phụ kiện quan trọng tại các khu vực dễ va chạm như tầng hầm, kho bãi để tránh hư hỏng đầu phun do tác động cơ học.
Đầu phun hướng xuống

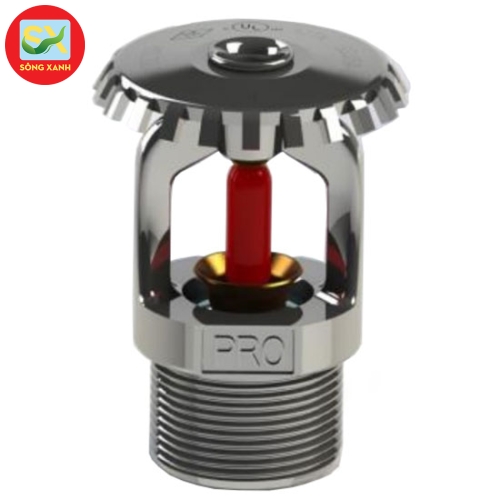

Đầu phun hướng lên
4. LƯU Ý KHI TÍNH TOÁN THỦY LỰC CHO HỆ THỐNG PCCC TỰ ĐỘNG
- Chiều cao trần: Nếu phòng cao từ 10 m đến 20 m, phải tra cứu Bảng 3 để điều chỉnh cường độ phun tăng thêm.
- Kết hợp hệ thống: Khi dùng chung cụm bơm với hệ thống họng nước chữa cháy vách tường, máy bơm phải có lưu lượng tổng: Q_{tổng} = Q_{tự động} + Q_{vách tường}.
- Hàng hóa trên giá đỡ: Đối với kho hàng cao trên 5,5 m, cần áp dụng thêm tiêu chuẩn TCVN 14496:2025 để tính toán chuyên sâu cho hệ thống chữa cháy giữa các kệ hàng.
Việc nắm vững chi tiết cách tính cường độ phun và lưu lượng tối thiểu là chìa khóa để thiết kế một hệ thống PCCC an toàn và tối ưu chi phí. Để đảm bảo chất lượng, hãy ưu tiên các dòng van ShinYi hoặc đầu phun Tyco chính hãng để hệ thống luôn sẵn sàng trong mọi tình huống.
>> Tham khảo bài viết: https://canhsatpccc.gov.vn/vi/news/nghien-cuu-trao-doi/huong-dan-xac-dinh-nhom-nguy-co-chay-va-thong-so-tinh-toan-cuong-do-phun-luu-luong-toi-thieu-doi-voi-he-thong-chua-chay-tu-dong-bang-nuoc-5687
------------------------------
Nếu bạn cần tư vấn chi tiết hơn về đầu phun hoặc muốn tìm đơn vị cung cấp các loại đầu phun chất lượng, bạn có thể liên hệ Sông Xanh để được hỗ trợ.
